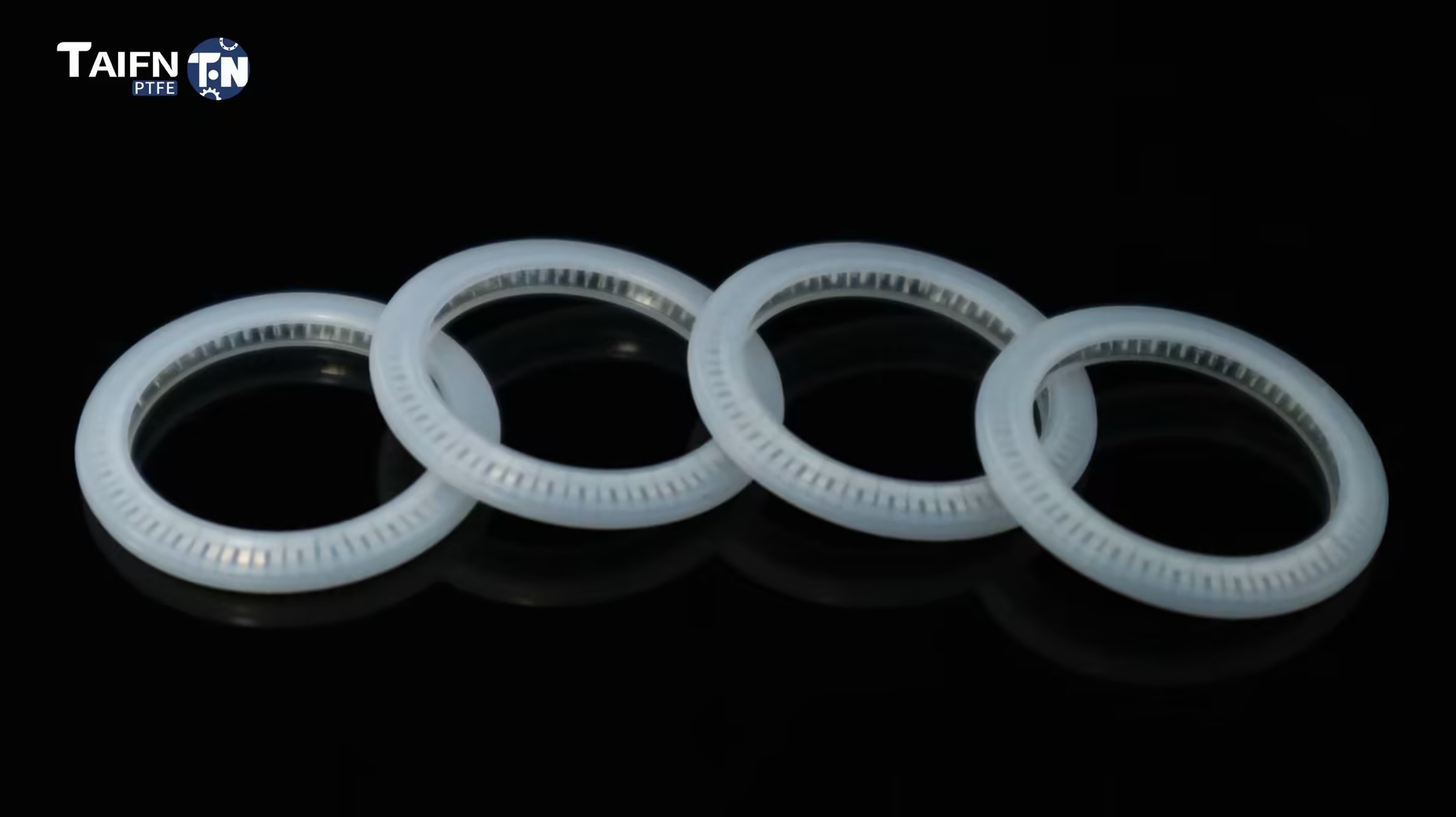

Pengedap Bertenaga Spring U-Type

U-Type Spring Energized Seal terdiri daripada jaket PTFE berbentuk U dan spring logam dalaman, menjadikannya sesuai untuk pelbagai keadaan operasi, termasuk aplikasi statik, salingan dan berputar. Sebagai pembekal profesional penyelesaian pengedap PTFE, Taifno memegang pensijilan ISO 9001 dan ISO 14001, dan produk kami mematuhi piawaian seperti CE dan FDA. Kami menawarkan perkhidmatan penyesuaian OEM; sila berasa bebas untuk menyerahkan butiran permohonan anda, dan kami akan memberikan sebut harga dan susulan dalam masa 24 jam.

Hantar Pertanyaan

Penerangan Produk

Spring dalam pengedap bertenaga spring jenis U memberikan daya pengedap di bawah keadaan tekanan sifar; apabila tekanan sistem memasuki rongga berbentuk U, ia memaksa bibir pengedap lebih ketat terhadap aci, semakin tinggi tekanan, semakin ketat meterai.

Tambahan pula, bahan PTFE menawarkan rintangan kimia sejagat yang sangat baik dan julat suhu operasi yang luas dari -180°C hingga +200°C; ia menyokong tekanan sehingga 40 MPa (dinamik) / 60 MPa (statik) dan kelajuan linear sehingga 15 m/s, menjadikannya sesuai untuk pelbagai keadaan operasi.

Apakah Pengedap Bertenaga Spring U-Type?

Pengedap bertenaga spring jenis U ialah jaket berbentuk U PTFE dengan spring logam di dalamnya. Ia ialah elemen pengedap satu arah yang direka untuk aplikasi rod (pengedap dalaman) atau omboh (pengedap luaran).

Cara ia berfungsi:

Tekanan sifar: Spring memberikan daya pengedap awal, pengedap walaupun sistem tidak bertekanan

Di bawah tekanan: Tekanan sistem memasuki rongga U dan menolak pengedap bibir lebih kuat terhadap permukaan mengawan, tekanan = pengedap yang lebih ketat

Menjana tenaga sendiri: Musim bunga mengimbangi kehausan, toleransi perkakasan dan kitaran haba, mengekalkan daya pengedap dari semasa ke semasa

U-Type vs V-Type: Mana Satu Yang Anda Perlukan?

Ciri	U-Type	Jenis-V
Arah Pengedap	Radial - rod omboh, batang injap	Paksi — bebibir, penutup, muka hujung
Terbaik Untuk	Pengedap dinamik (berulang/berputar)	Pengedap statik
Julat Tekanan	Sehingga 40-60 MPa	Sehingga 60 MPa
Kelajuan	Sehingga 15 m/s (salingan)	Lebih rendah — berputar statik atau berkelajuan rendah

Mengapa Pilih U-Type?

Masalah	Bagaimana U-Type Menyelesaikannya
O-ring bocor pada tekanan sifar	Spring memberikan daya pengedap — tiada "kebocoran mula"
Getah terurai dalam bahan kimia	Jaket PTFE adalah lengai secara kimia — pH 0-14, rintangan sejagat
Elastomer gagal melebihi +150°C	Mengendalikan -180°C hingga +200°C
Geseran tinggi — gelincir kayu	PTFE mempunyai geseran paling rendah — gerakan lancar, tiada lilitan kayu
O-ring gagal pada aci bergerak	Direka untuk gerakan salingan dan berputar — pengedap dinamik
Penggantian yang kerap	Musim bunga mengimbangi kehausan — bertahan bertahun-tahun, bukan berbulan-bulan

Panduan Perbandingan & Pemilihan

U-Type lwn O-Ring lwn V-Type

Ciri	U-Type Spring Seal	O-Ring	Pengedap Spring Jenis V
Pengedap Tekanan Sifar	✅ Ya — musim bunga memberikan kekuatan	❌ Tidak	✅ Boleh
Tekanan — Dinamik	Sehingga 40 MPa	Sederhana	Lebih rendah
Tekanan — Statik	Sehingga 60 MPa	Sederhana	Sehingga 60 MPa
Suhu	-180°C hingga +200°C	-180°C hingga +200°C	-180°C hingga +200°C
Rintangan Kimia	★★★★★ universal	★★☆☆☆	★★★★★
Geseran	★★★★★ paling rendah	★★★★☆	★★★★★
Pergerakan Aci	Bersaling & berputar	Statik sahaja	Statik/kelajuan rendah
Pakai Pampasan	✅ Spring pampasan	❌ Tidak	✅ Boleh
Terbaik Untuk	Batang omboh, batang injap	Statik umum	Bebibir, penutup
kos	$$$	$	$$$

Panduan Pemilihan Pantas

Jika Perkhidmatan Anda Adalah...	Pilih...
Rod omboh, batang injap — gerakan salingan	U-Type dengan spring helical/cantilever
Aci putar — putaran kelajuan rendah	U-Type dengan spring julur
Bebibir, penutup, muka hujung — pengedap statik	Jenis-V
Tujuan umum, kos rendah, media bersih	O-Ring
Tekanan tinggi (sehingga 60 MPa)	U-Type dengan gelang sandaran
Suhu melampau (-180°C hingga +200°C)	U-Type dengan spring Elgiloy/Hastelloy
Hubungan makanan/pharma — Pematuhan FDA	U-Type dengan jaket PTFE dara

Aplikasi Utama

industri	Permohonan
Pemprosesan Kimia	Pam omboh, batang injap, reaktor — asid, pelarut, bahan kimia yang agresif
Farmaseutikal	Pemprosesan steril, peralatan pengisian — pensterilan FDA/USP, CIP/SIP
Makanan & Minuman	Injap sanitari, mesin pengisian — Pematuhan FDA, cecair CIP
Semikonduktor	Gas ketulenan tinggi dan pengedap kimia, sistem vakum — ketulenan ultra
Minyak & Gas	Peralatan kepala telaga, injap kawalan, pam — tekanan tinggi, H₂S
Aeroangkasa	Sistem hidraulik, sistem bahan api — suhu melampau, kebolehpercayaan yang tinggi

Aplikasi Dunia Sebenar

Kajian Kes 1: Pam Kimia — Hayat 3x Lebih Lama

Cabaran: Sebuah loji kimia sedang menggantikan gelang-O getah pada pam omboh yang mengendalikan pelarut setiap 2-3 bulan kerana bengkak dan pengerasan, menyebabkan gangguan pengeluaran.

Penyelesaian: Dipasang pengedap bertenaga spring jenis U dengan jaket PTFE yang diisi karbon dan spring keluli tahan karat 316. Reka bentuk alur standard AS568A dikekalkan.

Keputusan: Seal bertahan lebih 9 bulan, 3x lebih lama daripada getah. Sifar kebocoran. Selang penyelenggaraan dilanjutkan dari minggu ke musim.

Kajian Kes 2: Pengisi Farmaseutikal — Pematuhan FDA

Cabaran: Mesin pengisian farmaseutikal memerlukan pengedap untuk injap berputar yang mengendalikan produk steril. Cincin O getah tidak dapat lulus ujian boleh ekstrak FDA.

Penyelesaian: Membekalkan pengedap spring jenis U dengan jaket PTFE dara dan spring keluli tahan karat 316. Bahan yang mematuhi FDA. Dokumentasi penuh disediakan.

Keputusan: Lulus ujian boleh ekstrak FDA. Seal terselamat daripada kitaran pensterilan CIP/SIP berulang. Tiada penggantian dalam 18 bulan.

Nota: Keputusan kes sebenar berbeza mengikut syarat permohonan. Hubungi kami untuk cadangan khusus aplikasi.

Factory Factory Factory Factory

Spesifikasi Teknikal

Sifat Produk

Parameter	Nilai
Julat Suhu	-180°C hingga +200°C (bergantung gred)
Tekanan — Dinamik	Sehingga 40 MPa (dengan gelang sandaran: sehingga 60 MPa)
Tekanan — Statik	Sehingga 60 MPa
Kelajuan — Bersalingan	Sehingga 15 m/s
Kelajuan — Rotary	Sehingga 1-3 m/s
bahan	Jaket PTFE + spring Keluli Tahan Karat (301/316)
Rintangan Kimia	pH 0-14 — hampir universal
Jenis Pengedap	Pengedap jejari - rod atau omboh

Pilihan Bahan Jaket

Gred	Terbaik Untuk	Faedah Utama	Had Kimia
PTFE dara	Bahan kimia bersih, aplikasi FDA, perkhidmatan am	Rintangan kimia sejagat, geseran paling rendah, mematuhi FDA	Lembut — rintangan haus yang lebih rendah
PTFE Diisi Karbon	Kelajuan tinggi, pelesapan haba, anti statik	Kekonduksian terma, rintangan rayapan yang lebih baik	Bukan untuk pengoksida yang kuat
PTFE Diisi Kaca	Media yang melelas, haus tinggi, buburan	Peningkatan kekuatan mekanikal, rintangan haus	Bukan untuk HF atau alkali kuat
PTFE yang Diisi MoS₂	Media melekit, tork rendah, pelinciran dipertingkatkan	Mengurangkan geseran, meningkatkan rintangan haus	Bukan untuk asid pengoksidaan

Pilihan Bahan Spring

Bahan Spring	Terbaik Untuk
301 SS / 316 SS	Perkhidmatan kimia am, suhu sederhana
316L SS	Rintangan kakisan yang lebih baik — bahan kimia yang agresif, air masin
Elgiloy®	Rintangan kakisan yang sangat baik, suhu tinggi — aeroangkasa, kritikal
Hastelloy® C-276	Rintangan kakisan yang melampau — bahan kimia, asid yang sangat agresif
Inconel®	Kekuatan suhu tinggi — haba melampau (+260°C+)

Pilihan Jenis Spring

Jenis Spring	Terbaik Untuk	Ciri Utama
Spring Heliks	Tekanan tinggi, dinamik statik/kelajuan rendah	Beban tertinggi, pra-beban yang konsisten
Musim Bunga Cantilever	Pengedap dinamik, media kasar	Muatkan di tepi bibir — tindakan mengikis
V-Spring	Mengurangkan geseran, tekanan sederhana	Ciri spring lembut, geseran rendah

Jaminan Kualiti Taifno

100% Resin PTFE Dara — tiada kisar semula, tiada bahan kitar semula. Kualiti yang konsisten, batch demi batch.

Precision CNC Machined — Tiada kos acuan. Saiz tersuai dari diameter 5mm hingga 3300mm.

Kebolehkesanan Penuh — Setiap kelompok boleh dikesan daripada bahan mentah hingga kedap siap. Sijil bahan atas permintaan.

Diperakui ISO 9001 — Proses pembuatan diperakui di bawah sistem pengurusan kualiti ISO.

Gred Mematuhi FDA Tersedia — Virgin PTFE memenuhi keperluan FDA 21 CFR 177.1550 dan BfR.

Aloi Spring Tersedia — 301/316 SS standard; Elgiloy, Hastelloy, Inconel untuk keadaan yang melampau.

Keserasian Alur Standard — Sesuai dengan alur O-ring standard AS568A, DIN 3771.

Test Test Test Test

Soalan Lazim

S: Apakah pengedap bertenaga spring jenis U dan bilakah saya harus menggunakannya?

J: Jaket berbentuk U PTFE dengan spring logam di dalamnya. Mengedap dari tekanan sifar kepada tekanan tinggi (sehingga 60 MPa) pada aci bergerak.

Gunakannya apabila gelang-O atau pengedap bibir getah gagal, pada rod omboh, batang injap dan aplikasi dinamik yang mengendalikan bahan kimia yang agresif, suhu melampau atau tekanan tinggi.

U-type vs V-type: U-type ialah pengedap jejari, untuk rod omboh dan batang injap. Jenis V ialah pengedap paksi, untuk bebibir dan penutup.

Jika anda mengelak rod bergerak: pilih jenis U.

Jika mengelak bebibir atau penutup: pilih jenis V.

S: Berapakah kos pengedap spring jenis U?

J: Kos bergantung pada diameter, bahan jaket, aloi spring, jenis spring dan kuantiti. Saiz standard bermula pada kira-kira X−X−Y. Saiz tersuai dipetik setiap lukisan.

Kos kesan aloi spring: 301/316 SS (standard, kos terendah) → Elgiloy/Hastelloy (kakisan melampau/suhu tinggi, kos lebih tinggi).

Jenis spring memberi kesan kepada kos: Heliks (beban lebih tinggi) lwn julur (mengikis dinamik) lwn V-spring (geseran rendah).

S: Apakah had dan kesilapan pemasangan yang paling biasa?

A: Suhu: -180°C hingga +200°C (bergantung gred).

Tekanan: sehingga 40 MPa (dinamik) / 60 MPa (statik).

Kelajuan: sehingga 15 m/s (salingan), sehingga 1-3 m/s (berputar).

Had kimia:

Jaket PTFE: bukan untuk logam alkali cair atau unsur fluorin.

Berisi kaca: bukan untuk HF atau alkali kuat.

Diisi karbon: bukan untuk pengoksida yang kuat.

Tiga kesilapan biasa:

(1) Merosakkan bibir semasa pemasangan: periksa sebelum pemasangan.

(2) Reka bentuk alur yang terlalu ketat atau tidak betul: Pengedap jenis U sesuai dengan alur cincin O AS568A standard. Dimensi yang salah merosakkan meterai.

(3) Memasang ke belakang: Pengedap jenis U adalah berarah. Pembukaan U mesti menghadap bahagian tekanan (di mana tekanan memasuki "U").
