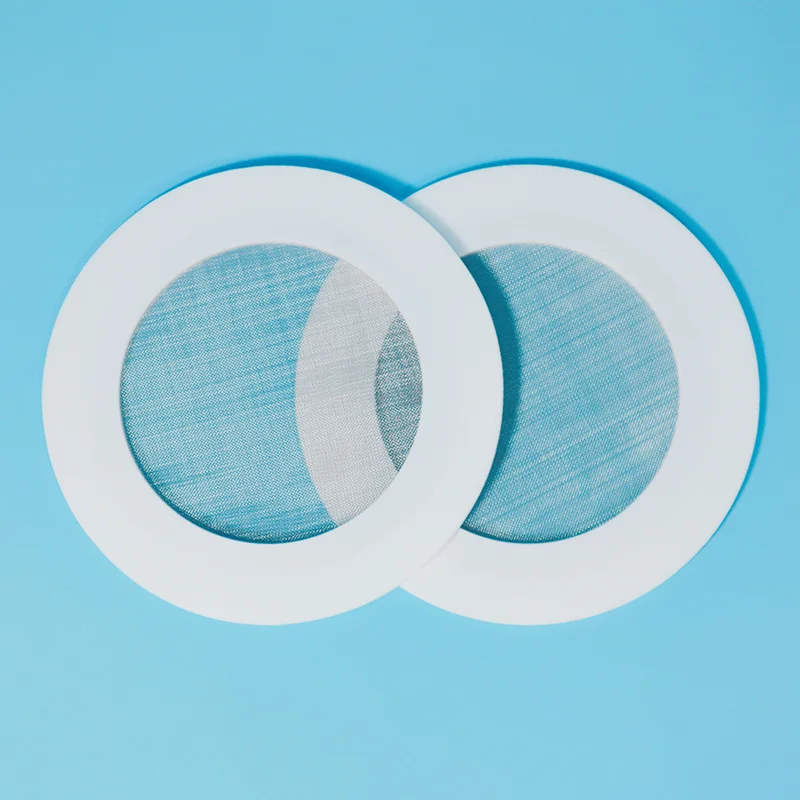

Gasket PTFE Diperkukuh Mesh Logam

Taifno ialah pengeluar Gasket PTFE Bertetulang Mesh Logam yang boleh dipercayai. Jaring logam SUS316 meningkatkan integriti struktur, menghalang kegagalan letupan dan menapis kekotoran zarah daripada sistem bendalir, manakala gasket mengekalkan rintangan kimia yang wujud, geseran rendah dan toleransi suhu luas PTFE. Gasket ini sesuai untuk paip tekanan tinggi, aplikasi kitar haba dan industri yang memerlukan pengendalian media bersih.

Hantar Pertanyaan

Penerangan Produk

Gasket PTFE Diperkukuh Mesh Logam menawarkan kekuatan struktur yang unggul berbanding gasket PTFE standard, dengan rintangan tekanan sehingga 6.4 MPa (64 bar); spesifikasi mesh yang tersedia berjulat dari #40 hingga #200 (bahan SUS316). Sebagai pengilang profesional, Taifno juga menawarkan model yang mematuhi FDA yang sesuai untuk industri makanan dan farmaseutikal.

Sila berikan dimensi bebibir dan spesifikasi jaringan, dan kami akan memberikan sebut harga dalam masa 24 jam.

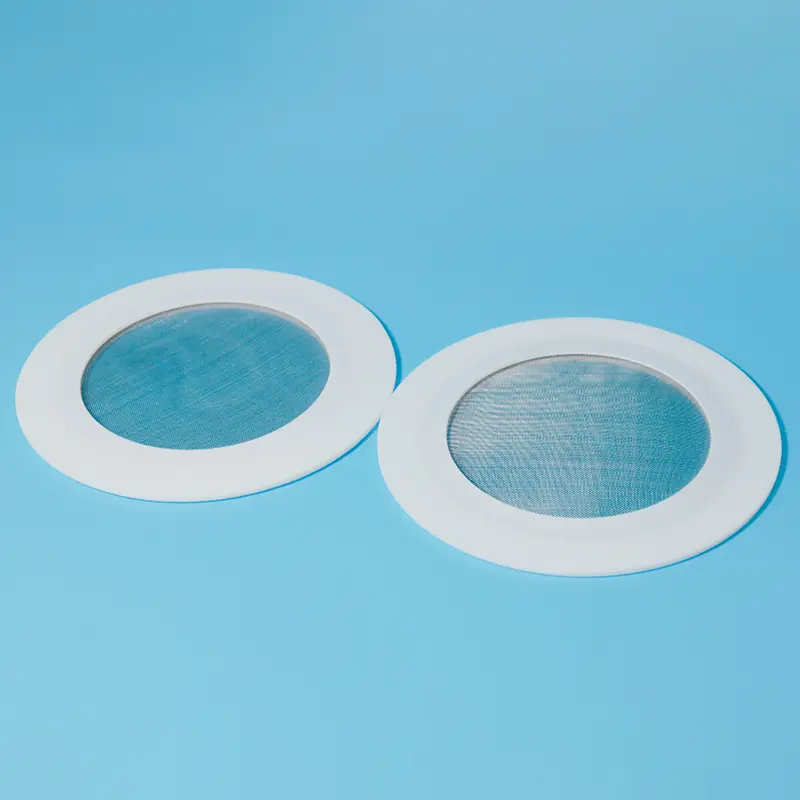

Metal Mesh Reinforced PTFE Gasket

Apakah Gasket PTFE Diperkukuh Mesh Logam?

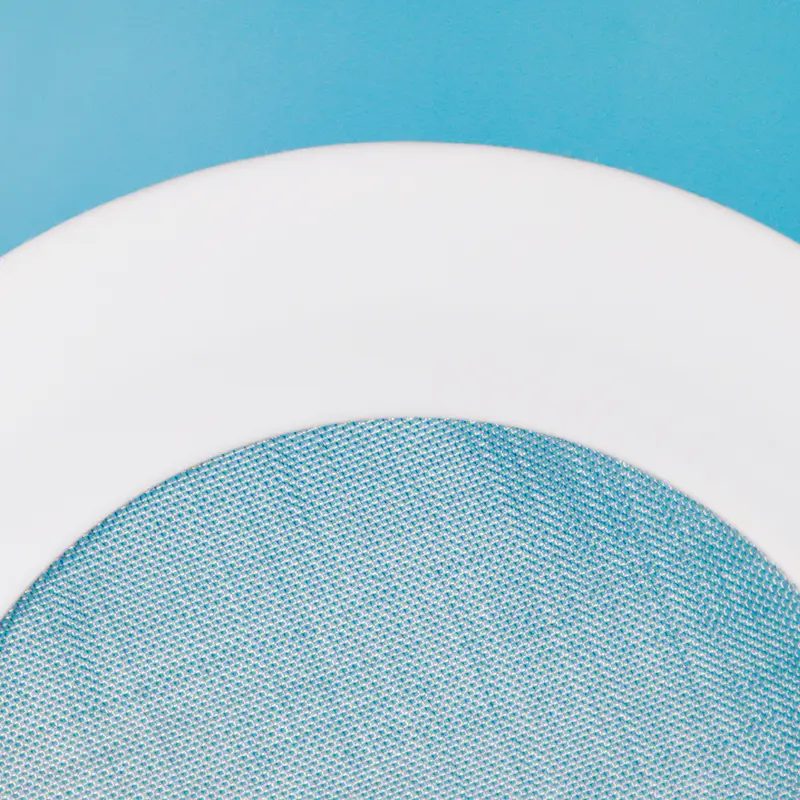

Gasket PTFE Bertetulang Jaring Logam ialah komponen pengedap komposit yang menggabungkan elemen pengedap PTFE dengan jejaring keluli tahan karat (SUS316) yang disepadukan ke dalam struktur gasket. Mesh logam menyediakan tetulang manakala PTFE menyediakan rintangan kimia dan pengedap.

Dua konfigurasi utama:

Gasket Bertetulang (Struktur): Jaringan logam tertanam dalam badan PTFE untuk menahan aliran sejuk, mengurangkan kelonggaran rayapan dan mengelakkan letupan di bawah tekanan tinggi

Gasket Penapis (Penapis): Mesh logam menutup lubang, bertindak sebagai penapis bersepadu untuk menangkap zarah manakala PTFE mengelak bebibir

Cara ia berfungsi:

Badan PTFE: Membekalkan rintangan kimia sejagat (pH 0-14) dan pengedap geseran rendah

Jaring logam (SUS316): Menyediakan tetulang, rintangan letupan dan penapisan

Ikatan homogen: PTFE bercantum di sekeliling logam semasa pensinteran — tiada pelekat, tiada penyimpangan

Faedah utama:

Reka bentuk diperkukuh:mengurangkan rayapan dan aliran sejuk, mengekalkan tork bolt lebih lama

Perlindungan letupan:tetulang logam menghalang penyemperitan gasket di bawah tekanan tinggi

Penapisan bersepadu:menangkap zarah tanpa penapis yang berasingan

Pengedap tork rendah:sesuai untuk bebibir berlapis kaca, FRP dan besi tuang

Keserasian kimia yang luas:PTFE mengendalikan pH 0-14, mesh SUS316 mengendalikan kebanyakan media

Gred patuh FDA tersedia:aplikasi makanan dan farmaseutikal

Pilihan mesh serba boleh:tersedia dari #40 hingga #200 mesh (SUS316)

Had yang perlu diketahui:

Mesh penapis memerlukan pemeriksaan berkala: tersumbat boleh menyebabkan penurunan tekanan atau kerosakan

Bukan untuk penapisan berat berterusan: gunakan penapis khusus untuk pemuatan pepejal berat

Panduan Perbandingan & Pemilihan

Gasket PTFE Jaring Logam lwn Berjaket Logam lwn PTFE Standard

Ciri	Jaring Logam PTFE	PTFE Berjaket Logam	PTFE standard
Rintangan Rayapan	★★★★☆ bertambah baik	★★★★★ cemerlang	★★☆☆☆ miskin
Perlindungan Ledakan	★★★★☆ baik	★★★★★ cemerlang	★☆☆☆☆ miskin
Penapisan	✅ Pilihan penapis bersepadu	❌ Tiada	❌ Tiada
Rintangan Kimia	★★★★★ pH 0-14	★★★★☆	★★★★★
Perlindungan Bebibir	★★★★☆ tork rendah	★★★☆☆	★★★☆☆
Mematuhi FDA	✅ Boleh	✅ Boleh	✅ Boleh
kos	$$	$$$	$
Terbaik Untuk	Penapisan + pengedap, rintangan rayapan, tork rendah	Tekanan melampau, suhu tinggi	Perkhidmatan kimia am

Panduan Pemilihan Pantas

Jika Perkhidmatan Anda Adalah...	Pilih...	kenapa
Saluran paip memerlukan penyingkiran zarah + pengedap	Gasket Penapis	Satu komponen, dua fungsi — kos lebih rendah, lebih sedikit kebocoran
Tekanan tinggi, kitaran haba, risiko letupan	Gasket Bertetulang	Tetulang logam menentang rayapan dan penyemperitan
Bebibir berlapis kaca, FRP atau besi tuang	Penapis atau Diperkukuh	Pengedap beban pengapit rendah + tetulang logam
Makanan, minuman atau farmaseutikal	Gasket Penapis yang mematuhi FDA	PTFE + SUS316 — Gred FDA tersedia
Pemprosesan kimia, asid kuat	Gasket Bertetulang	pH 0-14 rintangan kimia + kekuatan struktur

Panduan Pemilihan Saiz Mesh

Saiz Mesh	Saiz Zarah	Terbaik Untuk
#40	Kasar (lebih kurang 420µm)	Pepejal besar, buburan, aplikasi perlombongan
#60	Sederhana (lebih kurang 250µm)	Penapisan industri am
#100	Baik (lebih kurang 150µm)	Pemprosesan kimia, penapisan sederhana
#150	Sangat halus (lebih kurang 100µm)	Aplikasi farmaseutikal, ketulenan tinggi
#200	Sangat halus (lebih kurang 74µm)	Kimia halus, penapisan ketulenan tinggi

Aplikasi Utama

industri	Permohonan	Kenapa Metal Mesh PTFE Gasket
Pemprosesan Kimia	Bebibir saluran paip, sambungan reaktor	Rintangan rayapan + rintangan kimia + pilihan penapisan
Minyak & Gas	Natural gas lines, meters	Penapisan bersepadu + pengedap + perlindungan semburan
Makanan & Minuman	Sambungan kebersihan	PTFE + SUS316 mesh yang mematuhi FDA
Farmaseutikal	Pemprosesan steril, aplikasi ketulenan tinggi	Jaringan halus (#150-#200) + pematuhan USP
Air & Air Kumbahan	Besi tuang, bebibir FRP	Pengedap beban pengapit rendah + penapisan
Peralatan berlapis kaca	Bebibir bergaris kaca	Pengedap tork rendah + rintangan rayapan

Factory Factory Factory Factory

Spesifikasi Teknikal

Sifat Gasket PTFE Diperkukuh Mesh Logam

Parameter	Nilai
Julat Suhu	-180°C hingga +200°C (had PTFE)
Julat Tekanan	Sehingga 6.4 MPa (64 bar)
Bahan Mesh	Keluli tahan karat SUS316
Pilihan Mesh	#40, #60, #100, #150, #200
Ketebalan Logam	0.20 mm biasa
warna	Putih/putih-putih (PTFE) + perak (jaringan)
bahan	PTFE dara + SUS316 mesh keluli tahan karat
Mematuhi FDA	Ya — tersedia untuk makanan/pharma
Keserasian Kimia	pH 0-14 (PTFE), SUS316 mengendalikan kebanyakan media

Saiz yang Tersedia

Julat Saiz	Ketebalan (mm)	Pilihan Mesh
DN25 hingga DN450	2.5 – 4.5	#40 – #200
Saiz tersuai tersedia	Sehingga 3000+	Mengikut spesifikasi
Saiz kebersihan Tri-Clamp	1.0S – 2.0S	#40 – #200

Jaminan Kualiti

100% Resin PTFE Dara — kualiti konsisten, kumpulan demi kelompok

Mesh Keluli Tahan Karat SUS316 — tahan kakisan, bahan gred makanan

Ikatan Homogen — PTFE bercantum melalui perforasi mesh — tiada delaminasi

Gred Mematuhi FDA Tersedia — untuk aplikasi makanan, minuman dan farmaseutikal

Kebolehkesanan Penuh — sijil bahan atas permintaan

Masa Utama — saiz standard dalam stok (24-48 jam); saiz tersuai 7-15 hari

Test Test Test Test

Kajian Kes

Di stesen pengumpulan gas asli di Barat Laut China, saluran paip tekanan tinggi 15MPa telah beroperasi di bawah tekanan tinggi jangka panjang, turun naik tekanan yang kerap dan keadaan media yang kompleks. Gasket luka lingkaran asal secara beransur-ansur mengalami kakisan dan kemerosotan pengedap yang disebabkan oleh pendedahan berterusan kepada media menghakis dan kitaran tekanan berulang, mewujudkan potensi risiko kebocoran dan menjejaskan operasi selamat sistem saluran paip.

Untuk menangani cabaran ini, gasket PTFE yang diperkukuh dengan sisipan jejaring keluli tahan karat 316L telah dipasang sebagai penyelesaian gantian. Lapisan pengedap PTFE memberikan rintangan kimia yang sangat baik, manakala tetulang mesh keluli tahan karat 316L meningkatkan kekuatan mekanikal, rintangan tekanan dan kestabilan pengedap jangka panjang.

Selepas penggantian, saluran paip telah beroperasi secara berterusan selama lebih daripada 2 tahun di bawah keadaan tekanan yang berubah-ubah, mengekalkan prestasi pengedap yang boleh dipercayai dengan kebocoran sifar sepanjang tempoh perkhidmatan.

Soalan Lazim

S: Apakah Gasket PTFE Bertetulang Mesh Logam, dan bilakah saya harus menggunakannya?

J: Gasket PTFE Bertetulang Jaring Logam (juga dikenali sebagai gasket penapis PTFE atau gasket PTFE bertetulang) menggabungkan rintangan kimia PTFE dengan tetulang atau penapisan mesh keluli tahan karat.

Gunakan versi bertetulang apabila anda memerlukan rintangan rayapan dan perlindungan semburan, dalam tekanan tinggi, kitaran haba atau perkhidmatan vakum yang mana PTFE standard akan berubah bentuk.

Gunakan versi penapis apabila anda perlu mengeluarkan zarah daripada aliran bendalir anda semasa menutup bebibir, menghapuskan penapis berasingan, mengurangkan titik bocor dan mengurangkan kos pemasangan.

Tersedia dalam saiz mesh dari #40 hingga #200 (SUS316) dan gred yang mematuhi FDA.

S: Apakah saiz mesh yang tersedia, dan bagaimana saya memilih yang betul?

J: Gasket PTFE dengan jaringan logam biasanya tersedia dalam mesh #40, #60, #100, #150 dan #200 (keluli tahan karat SUS316).

Panduan pemilihan:

#40 (kasar): pepejal besar, buburan, perlombongan.

#60 (sederhana): penapisan industri am.

#100 (halus): pemprosesan kimia, penapisan sederhana.

#150-#200 (sangat halus): farmaseutikal, ketulenan tinggi, aplikasi makanan.

Mesh yang lebih tinggi memberikan penapisan yang lebih halus tetapi penurunan tekanan yang lebih tinggi. Untuk pemuatan pepejal berat, gunakan penapis khusus, jaringan gasket adalah untuk penyingkiran zarah ringan hingga sederhana.

Perlukan bantuan untuk memilih mesh yang betul? Hubungi kami dengan media, suhu, tekanan dan saiz zarah anda.

S: Apakah had - dan kesilapan yang paling biasa?

A: Suhu: -180°C hingga +200°C perkhidmatan berterusan.

Tekanan: Sehingga 6.4 MPa (64 bar), bergantung pada ketebalan dan reka bentuk.

kimia: PTFE pH 0-14 — SUS316 mesh mengendalikan kebanyakan asid, alkali dan pelarut.

Tiga kesilapan biasa:

(1) Menggunakan gasket penapis untuk pemuatan pepejal berat, jaringan tersumbat, tekanan terkumpul dan gasket boleh gagal. Gunakan penapis khusus untuk pepejal berat.

(2) Memilih saiz jejaring yang salah: terlalu halus menyebabkan penurunan tekanan; terlalu kasar membolehkan zarah melalui.

(3) Mengabaikan pemeriksaan berkala: penapis boleh menjadi longgar atau rosak dari semasa ke semasa; periksa secara berkala.
