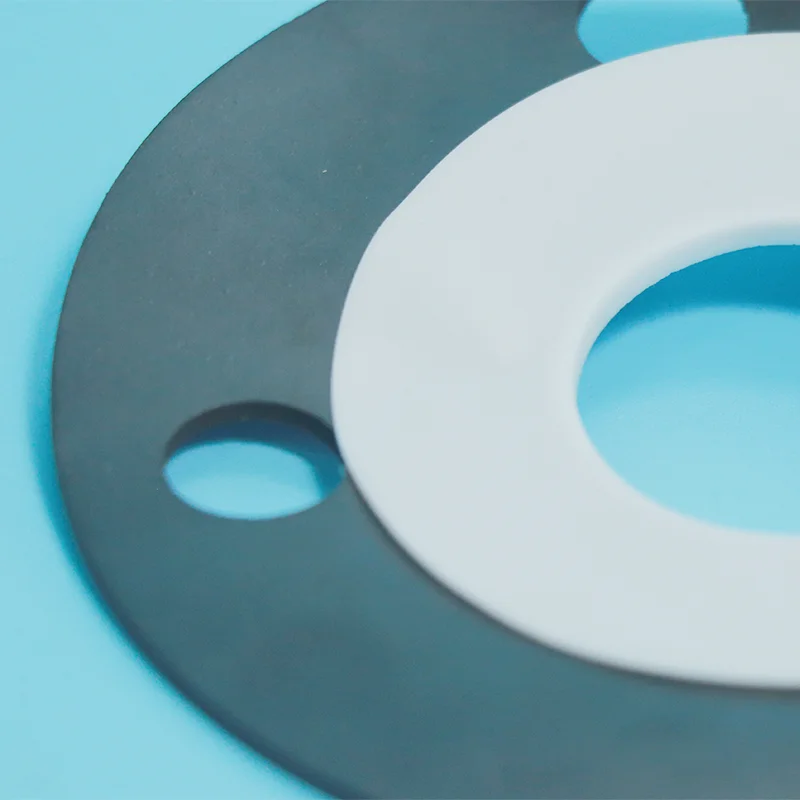

Gasket Sampul PTFE Jenis B

Gasket sampul PTFE Jenis B dimesin dari blok PTFE ke dalam keratan rentas persegi, membungkus sepenuhnya teras pengisi tanpa celah. Integriti pengedap yang lebih baik daripada Jenis A. Kos yang lebih rendah daripada PTFE pepejal.

Hantar saiz bebibir dan media anda ke Taifno, kami adalah pengilang profesional dan boleh menawarkan penyelesaian tersuai.

Apakah Gasket Sampul PTFE Jenis B?

Gasket sampul PTFE Jenis B terdiri daripada jaket luar PTFE yang dimesin daripada blok atau kepingan PTFE pepejal, merangkum sepenuhnya teras pengisi lembut. Tidak seperti Jenis A (yang mempunyai potongan celah dari tepi luar), Jenis B dimesin dengan keratan rentas persegi dan tidak mempunyai celah — teras pengisi dimeterai sepenuhnya dalam sampul PTFE.

Struktur:

Jaket PTFE: Dimesin daripada blok atau helaian PTFE menjadi keratan rentas persegi, membungkus sepenuhnya teras pengisi tanpa celah terdedah

Teras Pengisi: Bahan bukan logam seperti kepingan getah bukan asbestos, gentian termampat atau kepingan komposit grafit

Pembinaan Jenis B: Sampul penuh dengan keratan rentas segi empat sama bermesin, tiada celah, tiada pengisi terdedah, integriti pengedap yang lebih baik

Ciri-ciri utama:

Tiada celah: Teras pengisi dimeterai sepenuhnya dalam jaket PTFE, tiada titik lemah terdedah

Integriti pengedap yang lebih baik: Pembinaan yang dimesin memberikan prestasi pengedap yang unggul berbanding Jenis A

Padanan diameter dalam: Diameter dalam boleh dimesin untuk dipadankan dengan lubang bebibir, mencegah pergolakan aliran dan mengurangkan hakisan

Panduan Perbandingan & Pemilihan

Jenis A lwn Jenis B lwn Jenis C lwn PTFE Pepejal

Panduan Pemilihan Pantas

Aplikasi Utama

Spesifikasi Teknikal

Jenis B PTFE Gasket Sampul Hartanah

Pilihan Pengisi yang Tersedia

Kajian Kes

Di sebuah loji petrokimia yang besar di Shanghai, injap saluran paip keluar pemampat gas keropok etilena (Kelas 300) beroperasi di bawah keadaan perkhidmatan yang mengandungi H₂S dengan pendedahan kepada media menghakis, suhu tinggi, turun naik tekanan dan kitaran mula-henti yang kerap. Gasket luka lingkaran asal secara beransur-ansur kehilangan prestasi pengedap semasa operasi jangka panjang disebabkan oleh kakisan bahan penggulungan dan komponen pengisi, mewujudkan potensi risiko kebocoran dan meningkatkan keperluan penyelenggaraan.

Untuk menangani cabaran ini, loji telah menggantikan gasket sedia ada dengan gasket berkapsul PTFE Jenis B. Menampilkan teras pengisi fleksibel berjaket PTFE sepenuhnya, reka bentuk ini memberikan rintangan yang sangat baik terhadap H₂S, asid, alkali dan bahan kimia agresif lain sambil menghalang sentuhan langsung antara medium proses dan bahan pengisi dalaman. Teras boleh mampat juga memberikan prestasi pemulihan yang lebih baik, membolehkan gasket mengimbangi penyelewengan bebibir dan turun naik tekanan semasa operasi.

Selepas pemasangan, gasket berkapsul PTFE Jenis B mencapai prestasi pengedap yang stabil dalam aplikasi injap keluar pemampat gas etilena keropok. Sepanjang kitaran pemulihan 4 tahun, sistem mengekalkan sifar kebocoran, menunjukkan kebolehpercayaan jangka panjang teknologi gasket terkapsul PTFE dalam menuntut aplikasi pengedap petrokimia sambil mengurangkan kekerapan penyelenggaraan dan meningkatkan keselamatan operasi.

Soalan Lazim

S: Apakah gasket sampul surat PTFE Jenis B, dan bilakah saya harus menggunakannya?

A: Gasket sampul PTFE Jenis B ialah jaket PTFE yang dimesin dengan keratan rentas persegi, merangkum sepenuhnya teras pengisi lembut tanpa celah. Sampul penuh memberikan integriti pengedap yang unggul berbanding Jenis A (jenis celah), tiada teras pengisi terdedah, tiada potensi titik lemah. Diameter dalam boleh dimesin untuk dipadankan dengan lubang bebibir, menghalang pergolakan aliran.

Gunakan Jenis B apabila: Anda memerlukan kebolehpercayaan pengedap yang lebih baik daripada Jenis A untuk perkhidmatan menghakis tekanan sederhana hingga tinggi (sehingga 5.0 MPa) tetapi tidak mahu membayar PTFE pepejal.

Bila TIDAK menggunakan Jenis B: Tekanan rendah, aplikasi sensitif kos yang mana Jenis A mencukupi. Untuk perkhidmatan tekanan tinggi atau diameter besar, pertimbangkan Jenis C. Untuk ketulenan kimia muktamad dan tiada risiko resapan, pertimbangkan PTFE pepejal.

S: Jenis B vs. gasket PTFE pepejal, yang manakah harus saya pilih?

A: Jenis B (sampul surat) menawarkan rintangan kimia daripada jaket PTFE dengan kebolehmampatan daripada teras pengisi, pada kos yang lebih rendah daripada PTFE pepejal.

Walau bagaimanapun, teras pengisi boleh diserang jika media meresap melalui jaket PTFE dari semasa ke semasa. Gasket PTFE pepejal menawarkan rintangan dan ketulenan kimia maksimum, tiada teras pengisi, tiada risiko resapan.

Tetapi kosnya jauh lebih tinggi dan kurang berdaya tahan (tiada teras pengisi untuk menyediakan spring-back).

Peraturan cepat:

Perkhidmatan tekanan sederhana, mementingkan kos, menghakis → Jenis B.

Perkhidmatan tekanan tinggi, ultratulen, kritikal, tiada risiko resapan boleh diterima → PTFE pepejal.

S: Apakah batasan dan apakah kesilapan yang paling biasa?

A: Suhu: Sehingga +200°C.

Tekanan: Sehingga 5.0 MPa (50 bar).

kimia: pH 0-14 rintangan universal, TIDAK serasi dengan logam alkali cair atau unsur fluorin pada suhu tinggi. PTFE boleh diserap oleh beberapa bahan kimia (asid nitrik, klorin, etilena oksida) dari semasa ke semasa.

Kesilapan biasa:

(1) Menggunakan Jenis B dalam aplikasi yang media meresap PTFE: sesetengah bahan kimia boleh meresap melalui PTFE dari semasa ke semasa dan menyerang teras pengisi, menggantikan gasket dengan kerap atau menggunakan gasket PTFE pepejal.

(2) Terlalu mengetatkan: pemampatan yang berlebihan boleh merosakkan jaket PTFE, menggunakan tork terkawal.

(3) Pemilihan saiz yang salah: Jenis A dan B disyorkan untuk saiz sehingga DN500, untuk diameter yang lebih besar, Jenis C lebih diutamakan.
