Bahagian PTFE Dimesin Tersuai

Dengan lebih 20 tahun pengalaman industri, Taifno memiliki keupayaan komprehensif dalam R&D, penyesuaian dan pengeluaran, menawarkan pelbagai jenis alat ganti PTFE yang dimesin tersuai. Kami menggunakan pemesinan ketepatan atau pengacuan mampatan untuk memenuhi spesifikasi tepat anda, menampung sebarang bentuk, saiz atau gred, dan mengendalikan segala-galanya daripada pembangunan prototaip kepada pengeluaran besar-besaran.

Hantar Pertanyaan

Penerangan Produk

Taifno ialah pengilang khusus yang menawarkan alat ganti PTFE yang dimesin tersuai. Pasukan pakar kami menghasilkan komponen berdasarkan lukisan CAD anda, fail PDF atau juga lakaran lukisan tangan. Kami bekerja dengan pelbagai jenis bahan, termasuk PTFE dara dan pelbagai gred terisi (seperti gentian kaca, gentian karbon, molibdenum disulfida, gangsa, PEEK, dll.), setiap satu direka bentuk untuk memenuhi keperluan prestasi tertentu.

Minta sebut harga hari ini; kami akan bertindak balas dalam masa 24 jam untuk membincangkan penyelesaian dan harga serta memberikan sampel percuma.

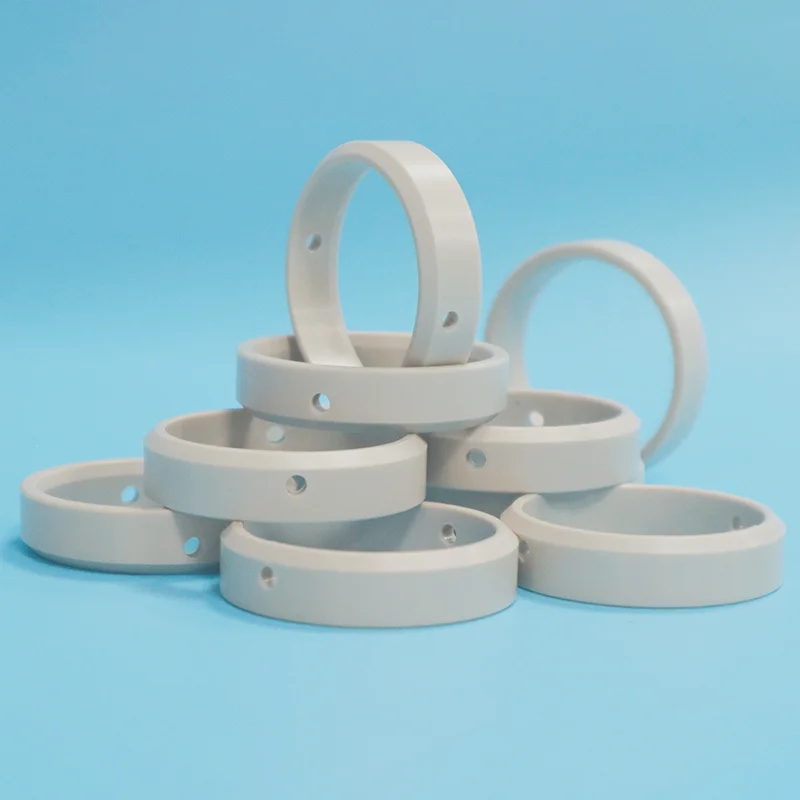

Custom Machined PTFE Parts

Apakah Bahagian PTFE Dimesin Tersuai?

Bahagian tersuai PTFE ialah komponen yang dimesin atau dibentuk dengan ketepatan yang dihasilkan daripada resin PTFE mengikut spesifikasi tepat anda, bukan piawaian luar biasa. Anda memerlukannya apabila saiz standard tidak sesuai, bebibir anda tidak standard, atau aplikasi anda memerlukan bentuk, toleransi atau gred bahan tertentu.

Contoh: Gasket tersuai, tempat duduk injap, gelang omboh, pad galas, belos, penebat, sebarang bentuk yang anda boleh lukis, kami boleh buat daripada PTFE.

Ciri-ciri bahan utama:

Lengai kimia: Tahan hampir semua bahan kimia, asid, alkali, pelarut, hidrokarbon

Julat suhu: Servis berterusan dari -180°C hingga +200°C (jangka pendek sehingga +300°C)

Geseran terendah: Pekali serendah 0.04, paling rendah daripada mana-mana bahan pepejal

Permukaan tidak melekat: Menghalang lekatan dan pembentukan media, pembersihan mudah

Penebat elektrik: Sifat dielektrik yang sangat baik

Pematuhan FDA: Tersedia dalam gred makanan dan gred biokompatibel

Proses Pengilangan

Bahagian tersuai PTFE boleh dihasilkan melalui dua proses utama:

Proses	Terbaik Untuk	Ciri-ciri Utama
Pemesinan CNC	Geometri kompleks, toleransi yang ketat, prototaip, kelompok kecil hingga sederhana	Mencapai ±0.02mm, keupayaan 5 paksi, kontur kompleks
Pengacuan Mampatan	Bahagian diameter besar, pengeluaran volum tinggi, bentuk mudah	Bahagian sehingga diameter 3300mm, ketumpatan tinggi, tiada lompang

Mengapa Memilih Bahagian PTFE Tersuai

Masalahnya: Bahagian Standard Tidak Muat

Masalah	Mengapa Ia Berlaku	Kos Sebenar
Ia tidak sesuai	Saiz standard jarang sepadan dengan peralatan anda	Kebocoran, kegagalan pramatang, kerja semula — 3-5x kos bahagian tersuai
Gred bahan yang salah	Satu gred untuk segala-galanya — tidak dioptimumkan untuk media anda	Hayat perkhidmatan yang pendek, penggantian yang kerap — 5-10x kos selama 3 tahun
Prestasi buruk	Reka bentuk generik — tidak direka bentuk untuk aplikasi anda	Masa henti pengeluaran, risiko keselamatan — mudah melebihi kos alat ganti tersuai
Kos tambahan	Ubah suai bahagian standard — atau reka bentuk semula sistem anda	Masa kejuruteraan, kelewatan pembuatan — $500+ setiap pengubahsuaian

Perbandingan: PTFE tersuai lwn Standard lwn Diubah suai

Perbandingan Kos & Prestasi

Ciri	PTFE standard	Standard yang Diubahsuai	PTFE tersuai
Sesuai	Berkompromi — mungkin tidak sesuai	Sesuai selepas pengubahsuaian	Sempurna — dibina mengikut spesifikasi anda
Pemasangan	Mungkin memerlukan kerja semula	Intensif buruh	Mudah - muat langsung
Hayat Perkhidmatan	Pendek — tidak dioptimumkan	Sederhana — peningkatan terhad	Panjang — direka bentuk untuk aplikasi anda
Jumlah Kos (3 Tahun)	Tinggi — penggantian kerap + masa henti + kerja semula	Tinggi — pengubahsuaian + penggantian + masa henti	Terendah — satu bahagian, tiada masalah
Masa Utama	serta merta	3-5 hari + kerja	Prototaip 5-7 hari

Wawasan utama: Bahagian PTFE standard mungkin berharga $50. Bahagian PTFE tersuai mungkin berharga $200. Tetapi jika bahagian standard gagal setiap 3 bulan dan bahagian tersuai bertahan 3 tahun, bahagian tersuai menjimatkan wang anda pada tahun pertama.

Tambahkan masa henti, kerja dan kerja semula? Custom menang setiap kali.

Aplikasi

Industri Utama

industri	Permohonan	Gred Disyorkan
Pemprosesan Kimia	Tempat duduk injap, bahagian pam, lapisan reaktor, kelengkapan paip	Berisi kaca atau TFM™ diubah suai
Aeroangkasa	Pengedap, galas, penebat wayar — ringan, julat suhu yang luas	PTFE Dara, FEP, PEEK
Semikonduktor	Pembawa wafer, pengendalian kimia, bahagian ultra-tulen — ketulenan tinggi, bilik bersih	PTFE Dara ketulenan tinggi, PFA
Perubatan & Farmasi	Instrumen pembedahan, rangkaian pengilangan ubat — biokompatibel, patuh FDA	Gred PTFE Dara, FDA/USP
Minyak & Gas	Komponen injap, peralatan kepala telaga, pengedap saluran paip	PTFE berisi kaca atau karbon
Makanan & Minuman	Bahagian penghantar, pengedap mematuhi FDA, peralatan pengisian	PTFE Dara (mematuhi FDA)
Jentera Perindustrian	Sesendal, galas, komponen haus, cincin pemandu	PTFE yang diisi karbon atau gangsa

Bahagian Tersuai Biasa

Pengedap & Gasket: Sebarang bentuk, sebarang saiz, geometri tersuai

Sesendal & Galas: Sesendal lengan, pencuci tujahan, sesendal bebibir

Komponen Injap: Tempat duduk injap, palam, bola, diafragma

Penebat Elektrik: Kebuntuan, pengatur jarak, badan penyambung

Gelang Omboh: Gelang pemampat, gelang pemandu, gelang haus

Labware: Bikar, tabung uji, corong, mangkuk pijar, dimensi tersuai

Komponen Kompleks: Bahagian berbilang ciri, sebarang bentuk yang anda boleh lukis

Pilihan Gred Bahan

Gred	Terbaik Untuk	Faedah Utama	Had Kimia	kos
PTFE dara	Bahan kimia bersih, FDA, geseran rendah, perkhidmatan am	Rintangan kimia sejagat, geseran paling rendah, mematuhi FDA	Lembut — rintangan haus yang lebih rendah	$
PTFE Diisi Kaca	Media kasar, beban tinggi, buburan	3-5x hayat lebih lama dalam bahan pelelas, kekuatan	Bukan untuk HF atau alkali kuat	$$
PTFE Diisi Karbon	Kelajuan tinggi, pelesapan haba, larian kering	Kekonduksian terma, geseran rendah, anti statik	Bukan untuk pengoksida yang kuat	$$
PTFE yang Diisi MoS₂	Media melekit, tork rendah, pelinciran	Pelinciran dipertingkatkan, mengurangkan lagi geseran	Bukan untuk asid pengoksidaan	$$
PTFE Diisi Gangsa	Tekanan melampau, beban berat, haus teruk	Kekuatan tertinggi dan rintangan haus	Bukan untuk asid atau air masin	$$$
MENGINTIP	Suhu melampau, beban tinggi, sinaran	Kekuatan tertinggi, rintangan haus — sehingga +250°C	Kos yang sangat tinggi, keserasian kimia terhad	$$$$

Panduan Pemilihan Pantas

Jika Perkhidmatan Anda Adalah...	Pilih...
Bahan kimia bersih, FDA, tekanan rendah	PTFE dara
Media yang melelas, buburan, haus tinggi	PTFE yang dipenuhi kaca
Kelajuan tinggi, pelesapan haba, anti statik	PTFE yang dipenuhi karbon
Media melekit, tork rendah, pelinciran dipertingkatkan	PTFE yang dipenuhi MoS₂
Tekanan melampau, beban berat, haus teruk	PTFE yang dipenuhi gangsa
Suhu melampau, sinaran, ketepatan tinggi	MENGINTIP
Tidak pasti? Hantarkan media, suhu, tekanan anda	Kami mengesyorkan

Aplikasi Dunia Sebenar

Kajian Kes 1: Tempat Duduk Injap Tersuai — Hayat 6x Lebih Lama

Cabaran: Loji kimia mempunyai saiz injap bola bukan standard. Tempat duduk injap PTFE standard tidak muat. Kilang itu mengubah suai tempat duduk standard di tapak, memakan masa, mahal dan prestasi pengedap terjejas. Kebocoran berlaku setiap 3-4 bulan.

Penyelesaian: Tempat duduk injap PTFE yang dimesin tersuai kepada dimensi injap yang tepat. Gred berisi kaca untuk rintangan haus dalam media kasar.

Keputusan: Sempurna. Tiada pengubahsuaian diperlukan. Tempat duduk bertahan lebih 2 tahun, 6x lebih lama daripada tempat duduk standard yang diubah suai. Menghapuskan $8,000/tahun dalam kos pengubahsuaian dan masa berhenti.

Kajian Kes 2: Komponen PTFE Kompleks — Toleransi Ketat Dicapai

Cabaran: Pengilang peralatan semikonduktor memerlukan komponen PTFE yang kompleks dengan toleransi ±0.02mm, berbilang ciri dan ketulenan ultra tinggi untuk kegunaan bilik bersih. PTFE standard tidak dapat memenuhi ketepatan dimensi.

Penyelesaian: Pemesinan CNC ketepatan dengan kemudahan terkawal suhu (68-72°F) untuk mengekalkan kestabilan dimensi. Penyepuhlindapan melegakan tekanan digunakan untuk menghalang aliran sejuk. PTFE ketulenan tinggi dara dengan kebolehkesanan penuh.

Keputusan: Geometri kompleks dicapai dalam toleransi. Sifar pencemaran dalam pengesahan bilik bersih. Berbilang repeat order dibuat.

Kajian Kes 3: Gasket Tersuai Diameter Besar — Tiada Jahitan, Tiada Kebocoran

Cabaran: Loji kimia memerlukan gasket PTFE untuk bebibir bergaris kaca diameter 2000mm. Gasket standard tidak tersedia dalam saiz ini. Gasket potongan tersuai dari helaian terlalu mahal dan mempunyai kelemahan jahitan.

Penyelesaian: Gasket PTFE tersuai acuan mampatan dengan diameter tepat 2000mm, ketebalan dioptimumkan untuk perlindungan bebibir bergaris kaca.

Keputusan: Binaan acuan satu keping — tiada jahitan. Kesesuaian yang sempurna. Tiada kerosakan pada bebibir berlapis kaca. Gasket itu beroperasi tanpa bocor selama 18 bulan dan berterusan.

Nota: Keputusan kes sebenar berbeza mengikut syarat permohonan. Hubungi kami untuk cadangan khusus aplikasi.

Factory Factory Factory Factory

Spesifikasi Teknikal

Sifat Bahan PTFE

Harta benda	Nilai	Kaedah Ujian
Ketumpatan	2.15-2.20 g/cm³	ASTM D792
Kekuatan Tegangan	20-35 MPa	ASTM D638
Pemanjangan pada Waktu Rehat	250-500%	ASTM D638
Pekali Geseran	0.04-0.20	ASTM D1894
Kekerasan	Pantai D 55-65	ASTM D2240
Penyerapan Air	<0.01%	ASTM D570
Suhu Perkhidmatan Berterusan	-180°C hingga +200°C	ASTM D746
Suhu Perkhidmatan Jangka Pendek	Sehingga +300°C	—
Rintangan Kimia	pH 0-14 (kecuali logam alkali cair, sebatian fluorin)	—
Kekuatan Dielektrik	15-50 kV/mm	ASTM D149

Keupayaan Dimensi

Parameter	Keupayaan
Bahagian Bermesin — CNC Turning	Sehingga 600mm diameter × 1200mm panjang
Bahagian Bermesin — Pengilangan CNC	Sehingga 600×400×300mm
Bahagian Acuan — Pengacuan Mampatan	Sehingga 3300mm diameter
Ketebalan Dinding Minimum	Turun kepada 0.8mm (dimesin)
Toleransi - Standard	±0.05mm
Toleransi - Ketepatan	±0.02mm
Kemasan Permukaan	0.8-3.2 μm Ra (menggilap untuk kemasan yang lebih halus)

Jaminan Kualiti

100% Bahan Damar Dara — tiada kisar semula, tiada bahan kitar semula. Kualiti yang konsisten, batch demi batch.

Kebolehkesanan Penuh — Setiap kelompok boleh dikesan daripada bahan mentah kepada produk siap. Sijil bahan tersedia atas permintaan.

Pemesinan Ketepatan — Komponen dimesin dengan ketepatan kepada toleransi yang ketat menggunakan peralatan CNC canggih.

Diperakui ISO 9001:2015 — Proses pembuatan diperakui di bawah sistem pengurusan kualiti ISO.

Gred Mematuhi FDA Tersedia — PTFE Dara dan gred terpilih memenuhi keperluan FDA 21 CFR 177.1550.

Sokongan DFM Percuma — Kami menilai reka bentuk anda dan mengesyorkan geometri atau alternatif bahan untuk kos yang lebih rendah — fungsi yang sama, kebolehkilangan yang lebih baik. Disertakan dengan setiap petikan.

Prototaip kepada Pengeluaran — Prototaip tunggal kepada pengeluaran volum tinggi — semuanya disokong. Masa utama: prototaip 5-7 hari, pengeluaran 7-15 hari.

Test Test Test Test

Soalan Lazim

S: Apakah yang anda perlukan untuk memetik bahagian PTFE yang dimesin tersuai dan berapa lama masa yang diperlukan?

J: Empat perkara:

(1) Lukisan atau lakaran: 3D (LANGKAH/IGES), 2D (PDF), atau pun lakaran tangan dengan dimensi utama.

(2) Gred bahan: kami mengesyorkan jika tidak pasti.

(3) Kuantiti: prototaip, kumpulan kecil, atau pengeluaran.

(4) Permohonan: suhu, media, tekanan (supaya kami boleh mengesyorkan gred yang betul).

Pemulihan sebut harga: 24 jam.

Masa utama prototaip: 5-7 hari.

Masa utama pengeluaran: 7-20 hari.

Penghantaran: Siaran 5-15 hari; Laut 15-30 hari.

S: Apakah toleransi yang boleh anda capai, dan berapa kos tersuai?

J: Toleransi standard: ±0.05mm.

Ketepatan: ±0.02mm.

Kos bergantung pada kerumitan, saiz, bahan, toleransi dan kuantiti.

Perbandingan kos: Satu bahagian standard mungkin berharga $50. Bahagian tersuai mungkin berharga $200. Tetapi jika bahagian standard perlu diganti setiap 3 bulan, bahagian tersuai membayar sendiri pada tahun pertama.

Kami membantu mengoptimumkan reka bentuk anda untuk mengurangkan kos — maklum balas DFM percuma dengan setiap sebut harga. Tiada yuran tersembunyi. Ketelusan penuh.

S: Apakah had dan bagaimana anda membantu saya mengelakkan kesilapan?

J: Suhu: -180°C hingga +200°C (sehingga +300°C jangka pendek).

Had kimia:

PTFE Dara: bukan untuk logam alkali cair atau fluorin.

Berisi kaca: bukan untuk HF atau alkali kuat.

Diisi karbon: bukan untuk pengoksida yang kuat.

Kesilapan yang paling biasa: Mereka bentuk untuk pengacuan suntikan (PTFE tidak boleh dibentuk suntikan), menyatakan had terima terlalu ketat (menambah kos), atau memilih gred yang salah untuk media anda.

Kami membantu anda mengelakkan semakan DFM percuma ini dengan setiap petikan. Kami menilai reka bentuk, mengesahkan keserasian, mengesyorkan gred yang betul dan mencadangkan alternatif geometri untuk kos yang lebih rendah.

Kami bukan hanya membuat bahagian, kami menyelesaikan masalah pengedap.
