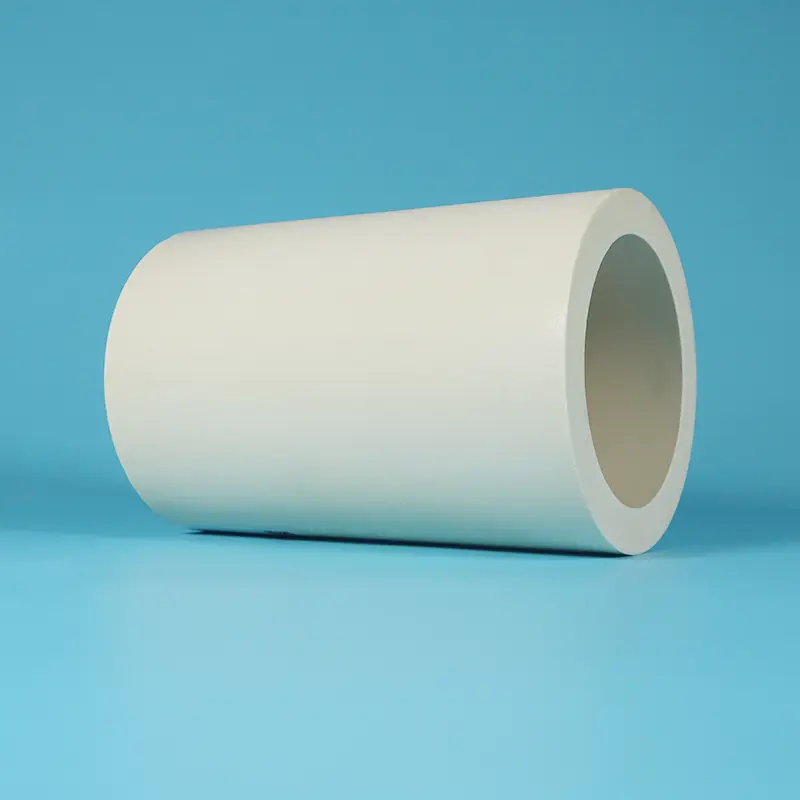

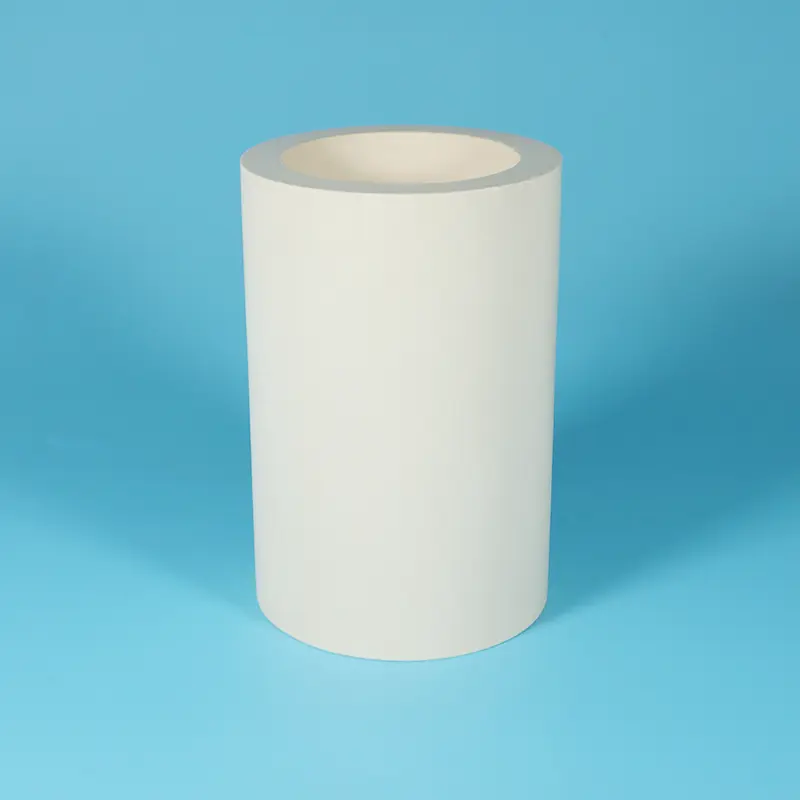

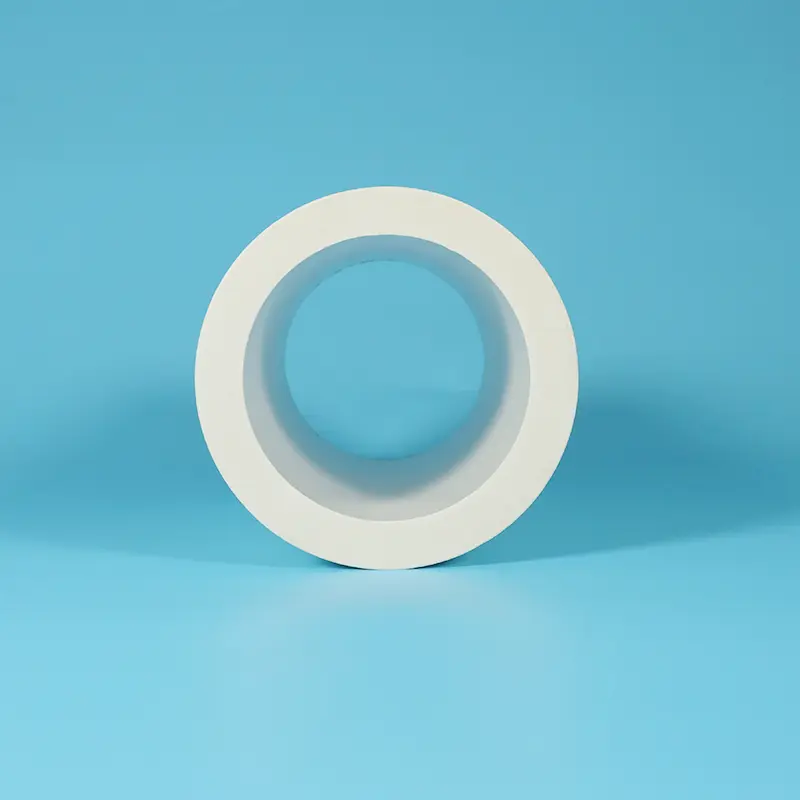

Tiub Komposit PTFE Dilapisi PEEK

Tiub komposit PTFE bergaris PEEK ialah tiub PTFE sebagai matriks luar dengan pelapik PEEK (Polyether Ether Ketone) yang diikat pada dinding dalam. Sebagai sebuah kilang profesional di China, Taifno boleh menawarkan produk ini.

PEEK ialah plastik kejuruteraan termoplastik separa kristal dengan suhu peralihan kaca 143°C, takat lebur 343°C, dan suhu perkhidmatan berterusan sehingga 250°C. Ia menawarkan rintangan hidrolisis yang luar biasa (menahan wap tekanan tinggi 300°C), rintangan kimia (hanya larut dalam asid sulfurik pekat), rintangan haus yang sangat baik, dan pekali geseran yang sangat rendah.

Pelapik PEEK menghubungi terus media yang disampaikan, memberikan rintangan haus dan fungsi geseran rendah; lapisan luar PTFE melindungi terhadap persekitaran kimia luaran, menawarkan perlindungan kakisan keseluruhan.

Spesifikasi: Ketumpatan keseluruhan 2.0-2.2 g/cm³, kekerasan pelapik PEEK Shore D 85-90, suhu servis berterusan -100°C hingga +250°C, pekali geseran PEEK 0.15-0.35 (pelincir sendiri), rintangan kimia menentang hampir semua media (kecuali asid sulfurik pekat).

Cara memilih:

Tiub PTFE Diisi PPL → Bahan diubah suai homogen, suhu tinggi + rintangan kakisan + pelinciran sendiri

Tiub komposit PTFE berbaris PEEK → Struktur komposit, lapisan dalam untuk rintangan haus dan geseran rendah + lapisan luar untuk rintangan kimia

Peraturan pemilihan: Media haus tinggi atau sangat rendah geseran di dalam tiub + pendedahan kakisan kimia di luar tiub → tiub komposit PTFE bergaris PEEK

Reka Bentuk Struktur Komposit

PEEK Pelapik

Lapisan Sentuhan Bendalir Tahan Haus, Geseran Rendah, Berkapasiti Tinggi

PEEK (Polyether Ether Ketone) ialah plastik kejuruteraan termoplastik separa kristal yang terkenal dengan gabungan sifat yang luar biasa:

① Pekali Geseran Amat Rendah

Pekali geseran serendah 0.15-0.35 (di bawah keadaan pelincir sendiri)

Lebih unggul daripada kebanyakan plastik kejuruteraan, menghampiri prestasi pelinciran PTFE

Ideal untuk pemindahan bendalir berkelajuan tinggi, ricih tinggi, mengurangkan penurunan tekanan dan kehilangan tenaga

② Rintangan Haus Cemerlang

Rintangan haus jauh lebih baik daripada PTFE dan PPL

Mengekalkan rintangan haus yang luar biasa walaupun dalam media halaju tinggi yang mengandungi zarah pepejal

Memanjangkan hayat perkhidmatan tiub dengan ketara, mengurangkan kebocoran haus yang disebabkan oleh hakisan zarah

③ Kapasiti Beban Tinggi

Kekuatan tegangan 90-100 MPa (jauh melebihi 20-30 MPa PTFE)

Kekuatan lentur 165 MPa, modulus lentur 4.1 GPa

Menahan hentaman bendalir tekanan tinggi tanpa ubah bentuk, sesuai untuk sistem hidraulik dan pemindahan bendalir tekanan tinggi

④ Rintangan Suhu Tinggi yang sangat baik

Suhu peralihan kaca 143°C

Takat lebur 343°C

Suhu perkhidmatan berterusan sehingga 250°C (setanding dengan 260°C PTFE)

Rintangan hidrolisis yang luar biasa, tahan wap tekanan tinggi 300°C tanpa degradasi

⑤ Rintangan Kimia yang Luar Biasa

Larut hanya dalam asid sulfurik pekat

Menentang asid kuat (asid sulfurik cair, asid hidroklorik, asid nitrik), alkali kuat, pelarut organik, minyak, dan hidrokarbon

Digabungkan dengan perlindungan kakisan lapisan luar PTFE, pertahanan dwi-halangan

Lapisan Luar PTFE

Penghalang Kimia dan Lapisan Anti-Stik

Lapisan luar PTFE menyediakan:

Rintangan kakisan kimia yang unggul: pH 0-14, tahan hampir semua bahan kimia

Sifat tidak melekat: menghalang lekatan bahan cemar luaran, mudah dibersihkan

Penebat elektrik: sifat dielektrik yang sangat baik

Melindungi pelapik PEEK daripada serangan kimia luaran

Kesan Sinergis Struktur Komposit

Struktur komposit "dalam yang kuat, tahan luar" ini mengatasi had prestasi bahan tunggal:

Tiub PTFE kapasiti tekanan tidak mencukupi → Pelapik PEEK memberikan kekuatan struktur

Tiub PEEK rintangan kimia yang lebih rendah kepada PTFE → Lapisan luar PTFE menyediakan pengasingan kakisan

Dinding dalaman PTFE dara terdedah kepada hakisan zarah → Pelapik PEEK menahan haus dan hakisan

Spesifikasi Teknikal

Prestasi Tiub Keseluruhan

Prestasi Pelapik PEEK

Prestasi Lapisan Luar PTFE

Nota: Nilai di atas adalah data makmal biasa. Prestasi sebenar mungkin berbeza bergantung pada nisbah ketebalan pelapik, proses komposit dan keadaan aplikasi. Nisbah ketebalan pelapik tersuai tersedia atas permintaan.

Borang Tersedia

Mengapa Memilih Tiub Komposit PTFE Dilapisi PEEK?

1. Geseran Dinding Dalaman Sangat Rendah

Pekali geseran pelapik PEEK adalah serendah 0.15-0.35 (pelincir sendiri), jauh lebih rendah daripada dinding dalam tiub logam. Apabila menyampaikan media berkelikatan tinggi atau berkelajuan tinggi, penurunan tekanan dikurangkan dengan ketara, dan penggunaan tenaga mengepam berkurangan. Ideal untuk pemindahan bendalir jarak jauh dan paip kimia halus.

2. Rintangan Haus Dinding Dalaman Sangat Tinggi

Dalam menyampaikan media kasar yang mengandungi zarah pepejal, buburan, pemangkin, dan bahan yang serupa, dinding dalaman tiub PTFE dara mudah dipakai oleh hakisan, yang membawa kepada kebocoran dan penggantian yang kerap. Rintangan haus PEEK liner jauh lebih baik daripada PTFE, memanjangkan hayat perkhidmatan tiub dengan ketara dan mengurangkan kekerapan penyelenggaraan dan penggantian.

3. Lapisan Luar PTFE Menyediakan Perlindungan Kimia Lengkap

Lapisan luar PTFE menahan asid kuat, alkali kuat, dan pelarut organik, liputan pH 0-14 penuh. Walaupun bahagian luar tiub terdedah kepada persekitaran kimia yang menghakis (seperti kabus asid atau percikan kimia), lapisan luar PTFE memberikan perlindungan yang berkesan, melindungi pelapik PEEK daripada serangan luar.

Ia juga menghalang kekotoran luaran daripada meresap dan mencemari media dalaman.

4. Prestasi Anti-Permeasi

PEEK menawarkan ciri anti-peresapan yang sangat baik, menyekat resapan gas dan cecair dengan berkesan. Digabungkan dengan kebolehtelapan rendah lapisan luar PTFE, prestasi anti-peresapan keseluruhan tiub komposit melebihi tiub PTFE dara. Ideal untuk media ketulenan tinggi, bahan kimia yang tidak menentu, dan pemindahan gas.

5. Suhu Tinggi dan Kestabilan Tekanan Tinggi

Pelapik PEEK menahan suhu perkhidmatan berterusan 250°C dan impak tekanan tinggi, manakala lapisan luar PTFE mengendalikan 260°C. Tiub komposit menahan ubah bentuk, penembusan dan pengelupasan di bawah keadaan suhu tinggi dan tekanan tinggi, jauh mengatasi had rayapan dan tekanan tiub PTFE dara.

6. Smooth Inner Surface

Permukaan licin pelapik PEEK menahan lekatan media, meningkatkan kecekapan CIP (Bersih-di-Tempat) dan SIP (Mensterilkan-Di-Tempat).

Sesuai untuk farmaseutikal, makanan, bahan kimia ketulenan tinggi dan industri lain dengan keperluan kebersihan yang ketat.

Tiub Komposit PTFE Dilapisi PEEK lwn. Tiub Berasaskan PTFE Lain

Peraturan Pemilihan Pantas:

Media sarat zarah atau berkelajuan tinggi di dalam + kakisan kimia di luar + dinding dalam geseran rendah diperlukan → Tiub Komposit PTFE Dilapisi PEEK

Media bebas zarah di dalam + rintangan kakisan sahaja → Tiub PTFE Dara (kos lebih rendah)

Pengedap/galas (bukan tiub) + suhu tinggi + kakisan → Tiub Berisi PPL

Pengedap mekanikal (bukan tiub) + beban berat + tiada kakisan → Tiub Berisi Gangsa+MoS₂

Aplikasi

Keserasian Kimia

Keserasian Kimia Pelapik PEEK

Keserasian Kimia Lapisan Luar PTFE

Kesimpulan Keseluruhan

Keserasian kimia tiub komposit PTFE yang dibarisi PEEK meliputi sebahagian besar media industri. Satu-satunya pengecualian penting ialah asid sulfurik pekat (PEEK tidak tahan), jika pemindahan asid sulfurik pekat diperlukan, pertimbangkan tiub PTFE dara atau tiub berisi PPL.

Untuk persekitaran luaran, lapisan luar PTFE menahan hampir semua kakisan kimia, membolehkan tiub komposit ditanam terus di bawah tanah atau terdedah kepada persekitaran percikan kimia.

Jaminan Kualiti

100% Virgin PTFE dan Resin PEEK:tiada bahan kitar semula, tiada kisar semula

Pelapik PEEK Berkualiti Tinggi:bahan mentah PEEK bermutu tinggi yang diimport atau domestik tersedia

Proses Komposit Lanjutan:ikatan kuat antara pelapik dan lapisan luar — tiada delaminasi, tiada pengelupasan

Ketebalan Pelapik Boleh Disesuaikan:disesuaikan dengan tekanan, haus dan keperluan kos

Kebolehkesanan Penuh:sijil bahan tersedia atas permintaan

Kawalan Dimensi Ketepatan:toleransi ID/OD yang ketat memastikan keserasian pemasangan

Masa Utama:saiz standard dalam stok (48-72 jam); saiz tersuai 7-15 hari

Soalan Lazim

S: Apakah perbezaan antara tiub komposit PTFE bergaris PEEK dan tiub PTFE yang diisi PPL? Mana satu patut saya pilih?

J: Perbezaan utama ialah bentuk produk dan senario aplikasi.

Peraturan Pemilihan Pantas:

Menyalurkan media sarat zarah, buburan, cecair halaju tinggi melalui paip → Tiub Komposit Bergaris PEEK

Pengedap injap, gelang omboh, gelang pemandu (bukan paip) → Tiub Berisi PPL (keupayaan suhu lebih tinggi)

Haus yang sangat tinggi di dalam tiub + kakisan kimia di luar → Tiub Komposit Bergaris PEEK

Garis bawah: Tiub komposit bergaris PEEK direka untuk "pepaipan", khususnya menangani isu haus dan geseran dinding dalam dalam pemindahan bendalir.

Tiub yang diisi PPL direka untuk "seal", khususnya menangani aplikasi pengedap suhu tinggi + menghakis dan pelinciran diri.

S: Apakah tekanan yang boleh tahan tiub komposit PTFE yang dilapisi PEEK? Adakah ia akan menyahlamina atau mengelupas?

A: Kapasiti tekanan tiub komposit PTFE berbaris PEEK bergantung pada ketebalan pelapik dan kualiti proses komposit.

Spesifikasi standard: Menahan pemindahan cecair tekanan sederhana ke tinggi (tekanan tepat bergantung pada diameter, ketebalan dinding dan ketebalan pelapik, hubungi kami dengan parameter operasi anda untuk penilaian)

Reka bentuk anti-delaminasi: Kami menggunakan proses komposit khusus yang mencipta ikatan kimia dan saling mengunci mekanikal pada antara muka PEEK/PTFE, kekuatan ikatan jauh melebihi laminasi fizikal biasa

Pemadanan pengembangan terma: PEEK dan PTFE mempunyai pekali pengembangan terma yang setanding (PEEK ~4.7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), meminimumkan risiko delaminasi daripada pengembangan terma pembezaan merentas julat suhu

Julat operasi yang disyorkan: Tiada delaminasi atau pengelupasan dalam keadaan biasa dalam -100°C hingga +250°C perkhidmatan berterusan

Syor: Untuk tekanan tinggi yang melampau atau keadaan kitaran haba yang teruk, sila berikan parameter terperinci, pasukan kami boleh melakukan penilaian tersuai dan pengoptimuman proses.

S: Berapa tebal pelapik PEEK? Adakah pelapik yang lebih tebal sentiasa lebih baik?

A: Ketebalan pelapik PEEK biasanya berkisar antara 0.5-3.0mm. Ketebalan optimum bergantung kepada faktor berikut:

Falsafah reka bentuk: Tiub komposit bukan "lebih tebal, lebih baik." Ketebalan pelapik yang berlebihan meningkatkan ketegaran dinding, mengurangkan fleksibiliti dan meningkatkan kos (PEEK jauh lebih mahal daripada PTFE).

Struktur komposit bertujuan untuk "gabungan optimum sifat bahan dalaman dan luaran", pelapik hanya perlu memenuhi keperluan rintangan haus dan geseran rendah, manakala lapisan luar menyediakan sokongan struktur dan perlindungan kimia.

Faktor penentu untuk ketebalan:

Kekerasan media (kepekatan zarah, halaju aliran)

Tekanan operasi sistem

Diameter tiub

Keperluan suhu

Syor: Sediakan keadaan operasi khusus anda (jenis media, kandungan zarah, halaju aliran, tekanan, suhu), pasukan kami akan mengesyorkan penyelesaian ketebalan pelapik yang optimum untuk memenuhi keperluan prestasi sambil membantu mengawal kos.

S: Apakah pekali geseran dinding dalam tiub komposit bergaris PEEK? Berapa banyak penurunan tekanan yang boleh dikurangkan?

A: Pelapik PEEK mempunyai pekali geseran 0.15-0.35 (di bawah keadaan pelincir sendiri).

Perbandingan penurunan tekanan (anggaran kejuruteraan):

Pada diameter dan halaju aliran yang sama, pekali rintangan geseran pelapik PEEK adalah jauh lebih rendah daripada keluli tahan karat dan tiub keluli karbon (pekali geseran keluli adalah lebih kurang 0.5-0.8)

Berbanding dengan tiub PTFE dara (pekali geseran 0.04-0.10), pelapik PEEK mempunyai pekali geseran yang lebih tinggi sedikit, tetapi kelebihan PEEK terletak pada rintangan haus dan kapasiti tekanan, dalam pemindahan media haus tinggi, dinding tiub PTFE dengan cepat membentuk alur daripada hakisan, kekasaran permukaan meningkat secara mendadak dan penurunan tekanan sebenar dengan cepat. Pelapik PEEK mengekalkan permukaan licin jangka panjang, memberikan penurunan tekanan yang lebih stabil dan lebih rendah sepanjang keseluruhan kitaran hayat

Syor: Untuk pemindahan jarak jauh atau aplikasi halaju tinggi, kelebihan penurunan tekanan jangka panjang PEEK liner amat ketara — mengurangkan dengan ketara kos tenaga mengepam.

S: Bolehkah tiub komposit bergaris PEEK digunakan untuk pemindahan asid sulfurik pekat?

A: ❌ Tidak.

PEEK hanya larut dalam asid sulfurik pekat, ia akan cepat larut dan gagal dalam persekitaran asid sulfurik pekat. Walaupun lapisan luar PTFE menentang asid sulfurik pekat, pelapik PEEK secara langsung menghubungi media dan tidak dapat menahan kakisan asid sulfurik pekat.

Alternatif:

Pemindahan asid sulfurik pekat → Pilih Tiub PTFE Dara (PTFE dara menentang asid sulfurik pekat)

Atau pilih PPL Filled PTFE Tiub (kedua-dua PPL dan PTFE menahan asid sulfurik pekat)

Media lain:Selain daripada asid sulfurik pekat, pelapik PEEK menahan asid sulfurik cair, asid hidroklorik, asid nitrik, alkali kuat, pelarut organik, minyak, hidrokarbon, wap suhu tinggi dan banyak lagi.

S: Apakah batasan utama tiub komposit PTFE berbaris PEEK?

A:

Had suhu: Servis berterusan 250°C, lebih rendah daripada 260°C tiub yang diisi PPL. Untuk keperluan suhu yang lebih tinggi, pertimbangkan tiub berisi PPL

Ketidakserasian asid sulfurik pekat: PEEK larut dalam asid sulfurik pekat, untuk pemindahan asid sulfurik pekat, pilih tiub PTFE dara atau tiub berisi PPL

kos: Bahan mentah PEEK adalah mahal, menjadikan tiub komposit lebih mahal daripada tiub PTFE dara dan tiub berisi PPL.

Walau bagaimanapun, dalam aplikasi yang memerlukan haus tinggi + kakisan tinggi, hayat perkhidmatan yang jauh lebih lama berbanding tiub PTFE dara memberikan jumlah kos pemilikan (TCO) yang jauh lebih rendah.

Pekali geseran lebih tinggi sedikit daripada PTFE: Untuk aplikasi geseran ultra-rendah (seperti tiub instrumen ketepatan) tanpa haus, tiub PTFE dara mungkin lebih sesuai

Peraturan Keputusan Pantas:

Perlukan rintangan haus + geseran rendah + rintangan kakisan untuk paip pemindahan bendalir → tiub komposit bergaris PEEK adalah penyelesaian optimum.

Pengedap statik atau paip tidak haus → tiub PTFE dara lebih menjimatkan kos.

Suhu ultra tinggi (>250°C) + aplikasi kakisan → tiub diisi PPL adalah lebih sesuai.
